Шкафы управления KSA

Основные виды деятельности:

Производство сертифицированных шкафов управления KSA

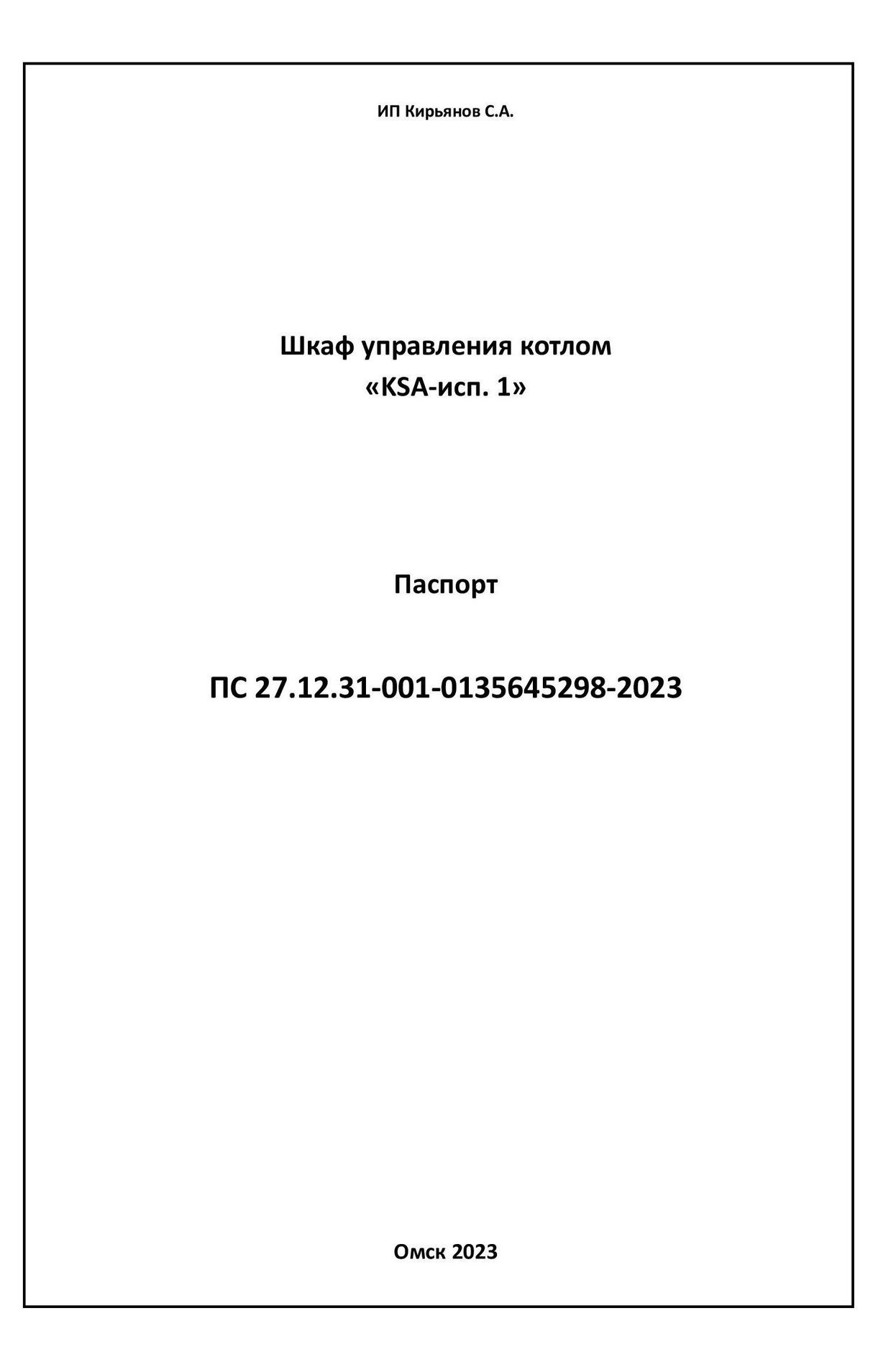

Шкаф управления котлом "KSA-исп.1"

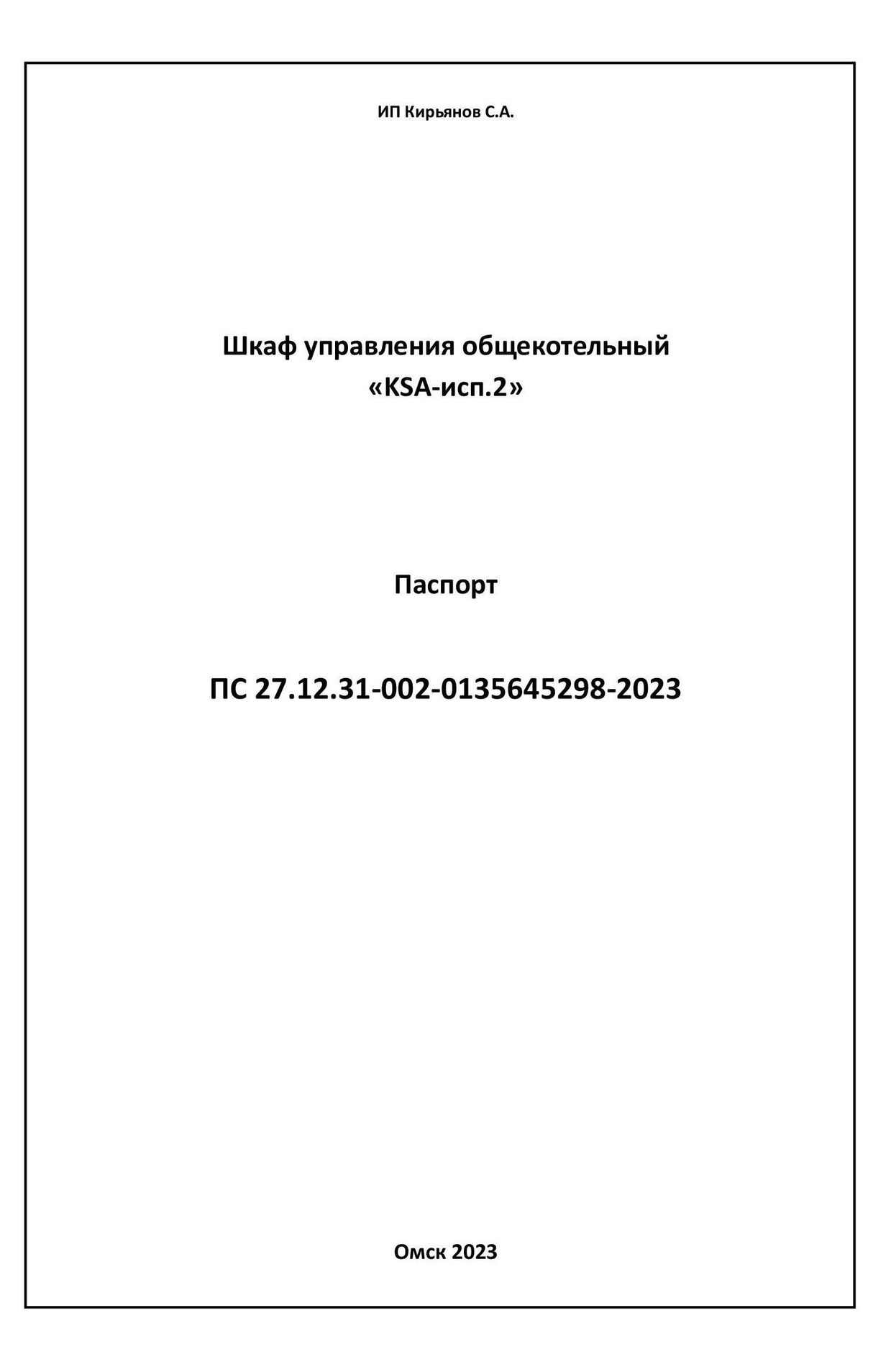

Шкаф управления котельной"KSA-исп.2"
Шкаф управления вентиляцией "KSA-исп.3"
Шкаф управления насосами "KSA-исп.4"
Шкаф управления технологическим оборудованием "KSA-исп.5"

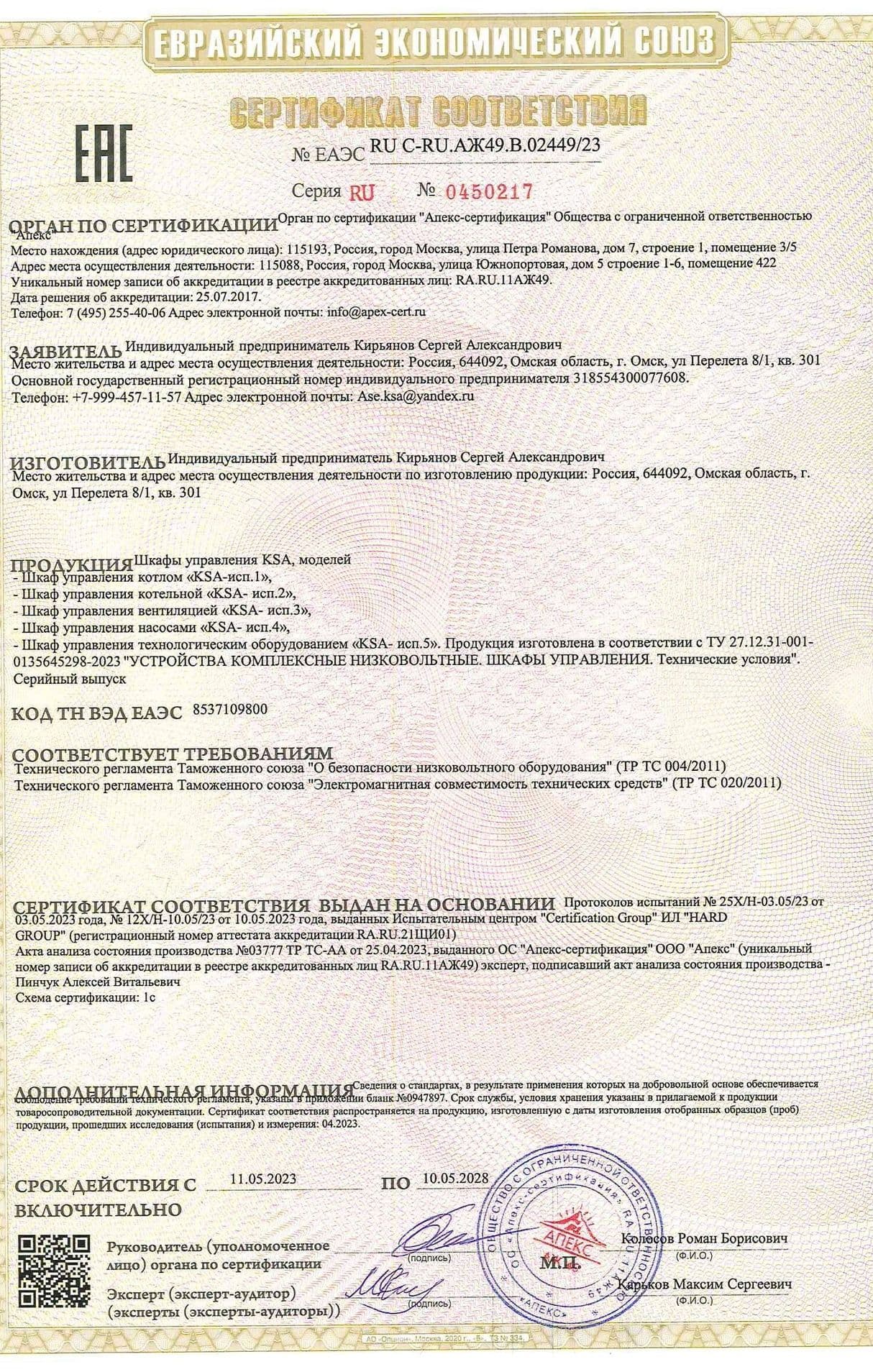

Продукция изготовлена в соответствии с ТУ 27.12.31-001-0135645298-2023 "УСТРОЙСТВА КОМПЛЕКСНЫЕ НИЗКОВОЛЬТОВЫЕ. ШКАФЫ УПРАВЛЕНИЯ. Технические условия"

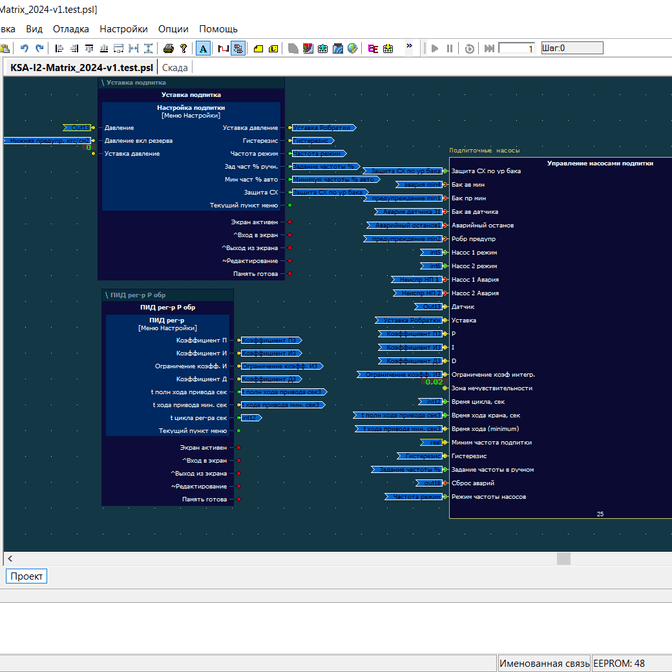

Разработка ПО

• Программируемые логические контроллеры
• Системы противоаварийной защиты
• Резервированные и отказоустойчивые системы
• Обмена данными в промышленных сетях
• Систем телеметрии и телеуправления
• Клиент-серверные системы СКАДА системы
• Панели оператора
• Архивные сервера
• Пользовательские, мобильные и веб приложения

Пусконаладочные работы

1. Подготовительные работы: проверка состояния основного оборудования, электрооборудования, системы автоматики и приборов КИП после монтажных работ.
2. Составление перечня дефектов и недоделок.
3. Устранение выявленных недоделок.
4. Индивидуальное опробование:
• опробование действия насосного оборудования, приводов, сервомоторов;
• проверка и наладка электроаппаратуры;
• ревизия приборов теплотехнического контроля;
• пробные пуски.
5. Комплексное опробование:
• определение оптимальных условий работы топок котлов при различных нагрузках;
• комплексное опробование автоматизированных систем управления;
• определение и наладка параметров и характеристик оборудования химводоподготовки.
6. Наладка КИПиА.
7. Наладка приборов учета тепла.
8. Наладка системы диспетчеризации.
9. Режимно-наладочные испытания:
• проведение балансовых опытов;
• производство 72- часового комплексного испытания оборудования, систем контроля, сигнализации, защиты и управления на различных нагрузках.
10. Составление режимных карт на котлы и системы химводоподготовки.
11. Инструктаж обслуживающего персонала заказчика по обслуживанию работы оборудования.
12. Составление технического отчета о РНИ котлов.
13. Техническая помощь и консультирование при сдаче котельной надзорным органам.

Монтажные работы

• Оборудования КИПиА
• Оборудования систем вентиляции и кондиционирования
• Оборудования систем отопления
• Монтаж электрооборудования
• Монтаж кабеле-несущих систем
• Прокладка и подключение сигнальных кабельных линий
• Прокладка и подключение слаботочных кабельных линий
• Прокладка и подключение силовых кабельных линий
• Заземления и молние защиты

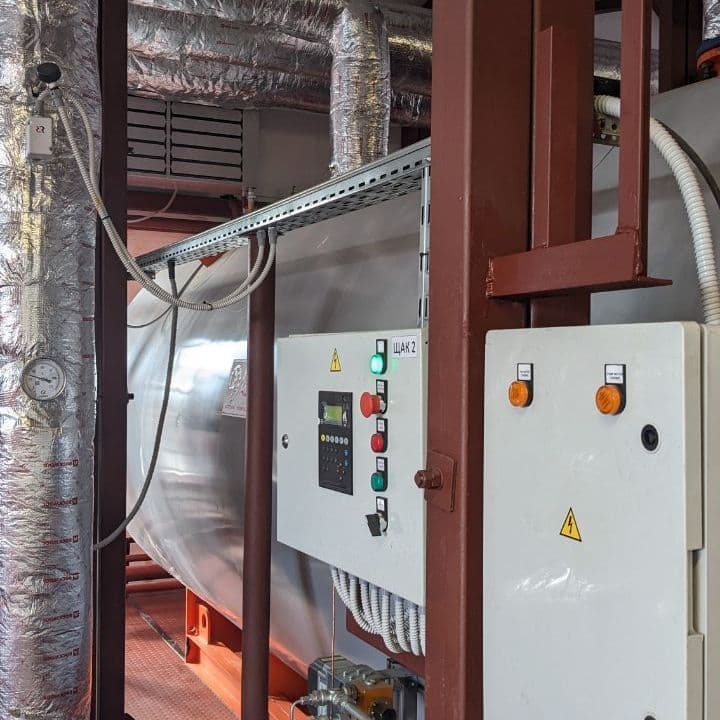

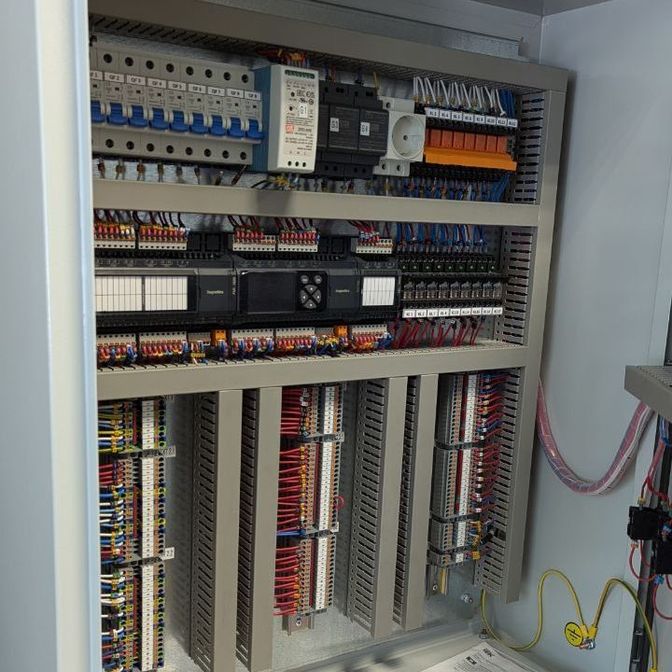

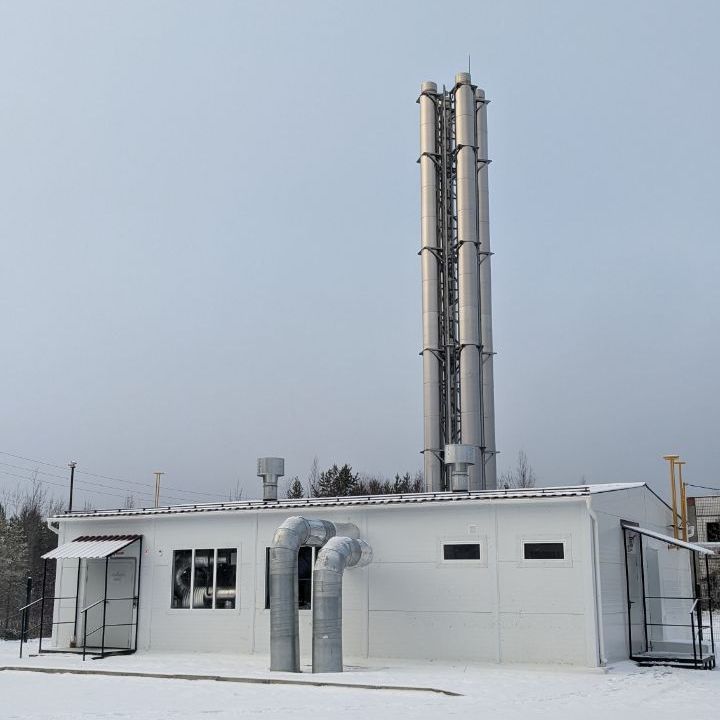

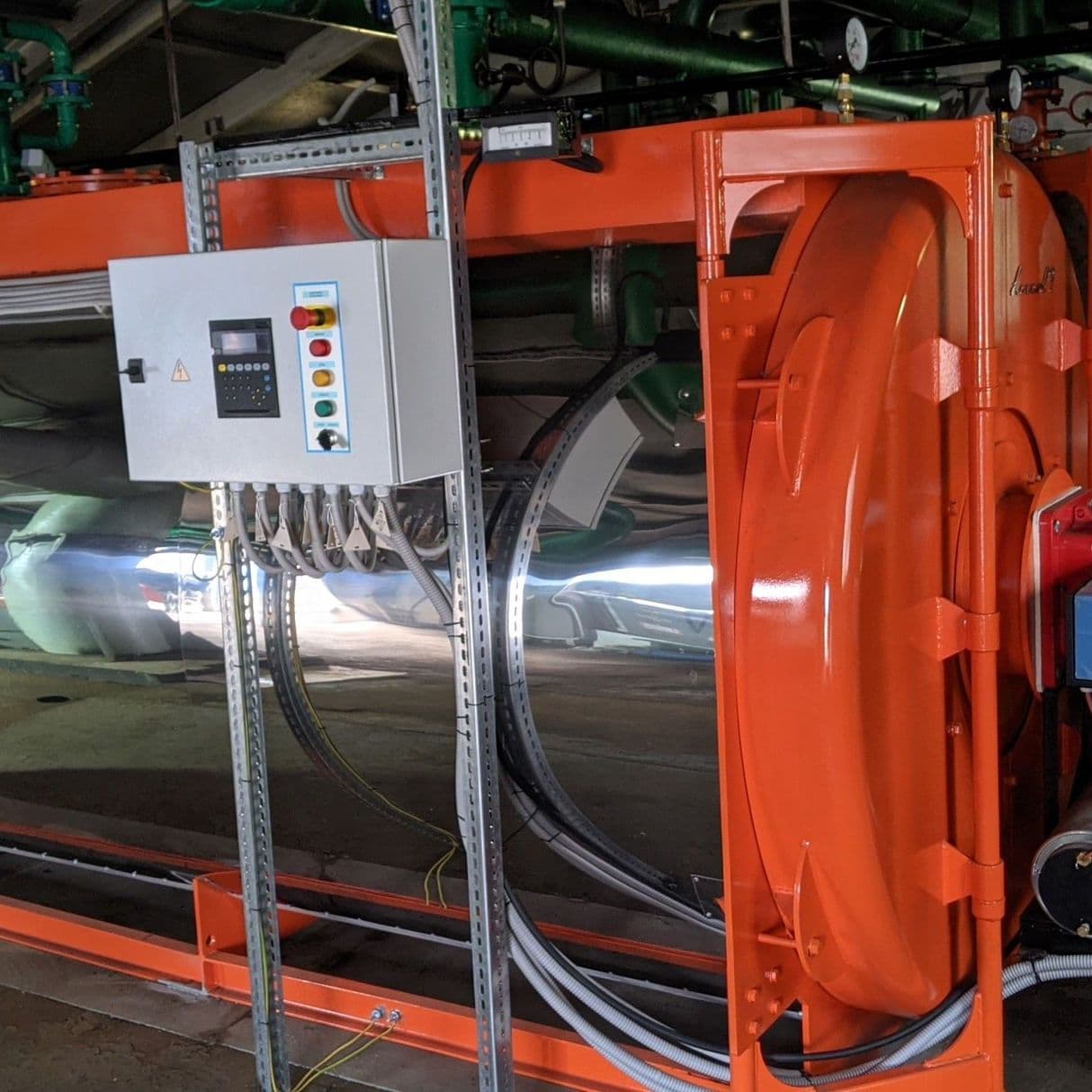

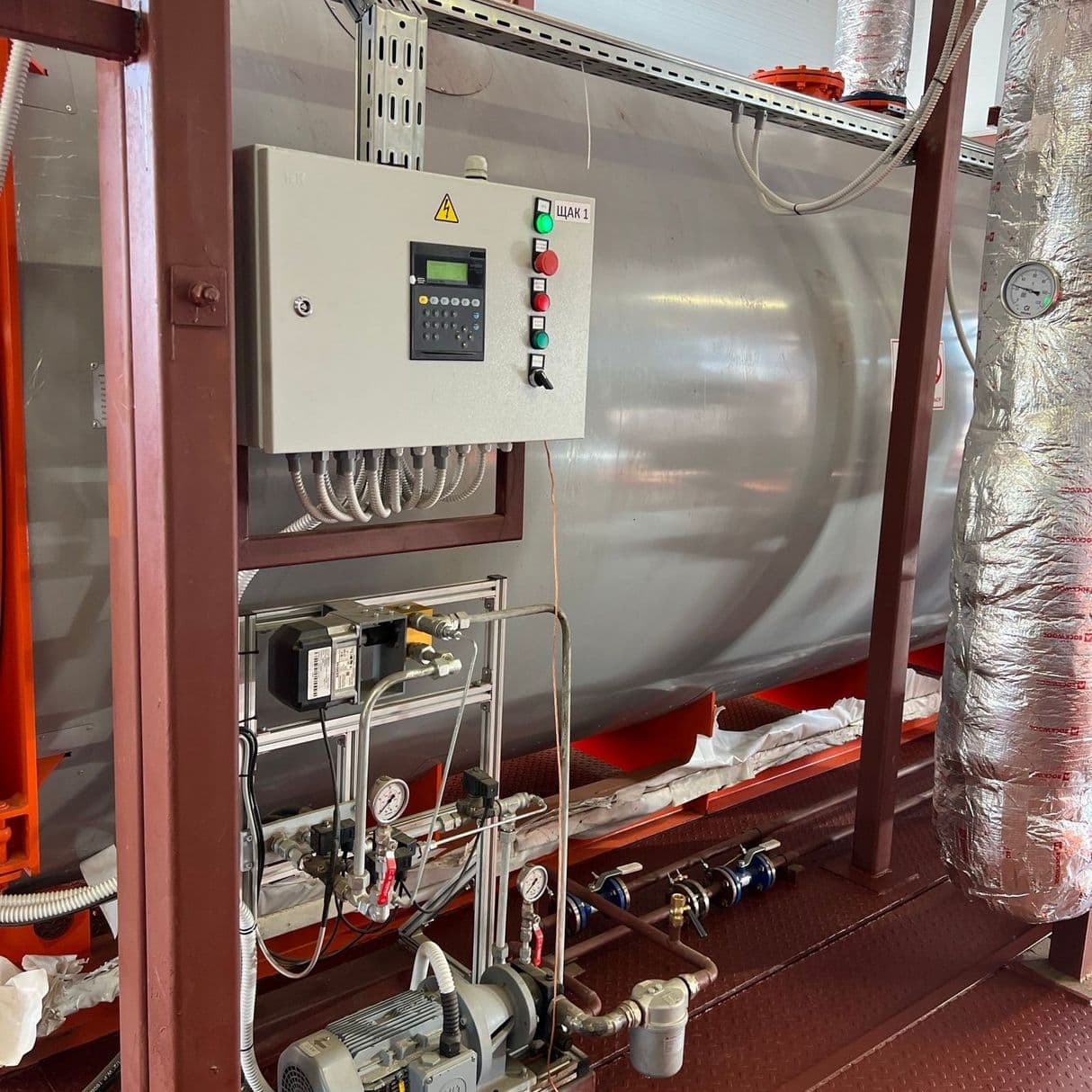

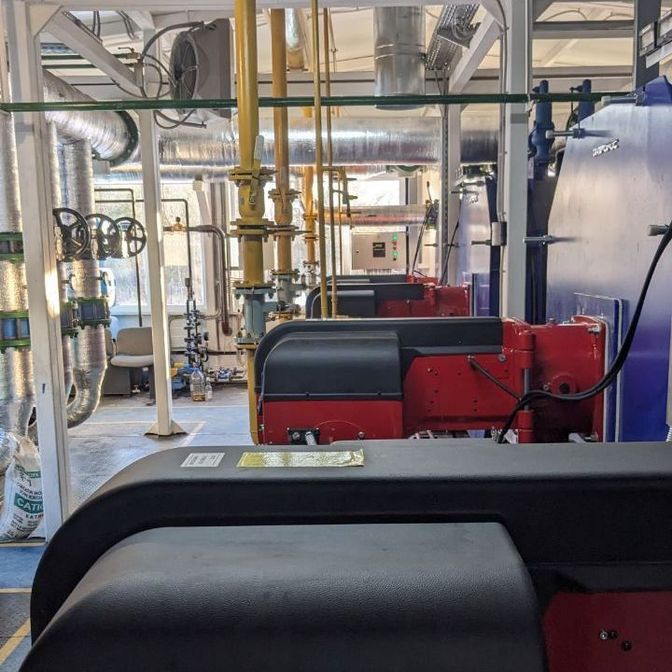

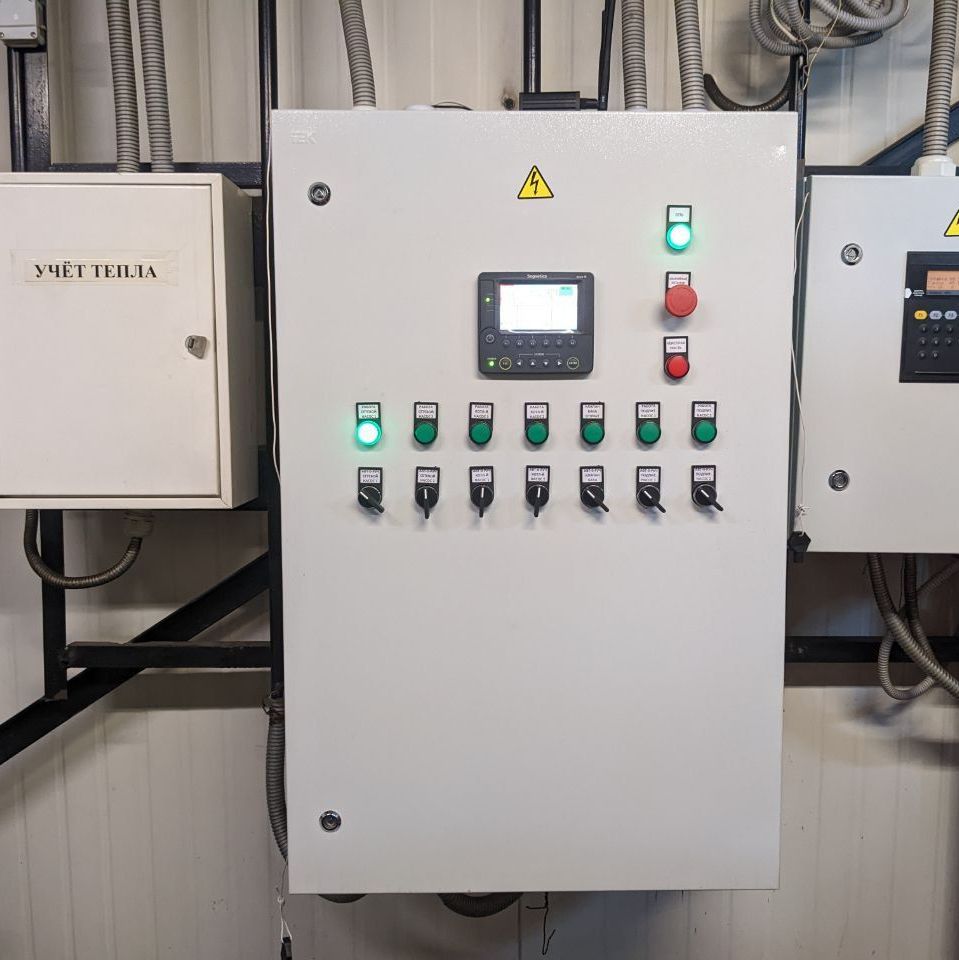

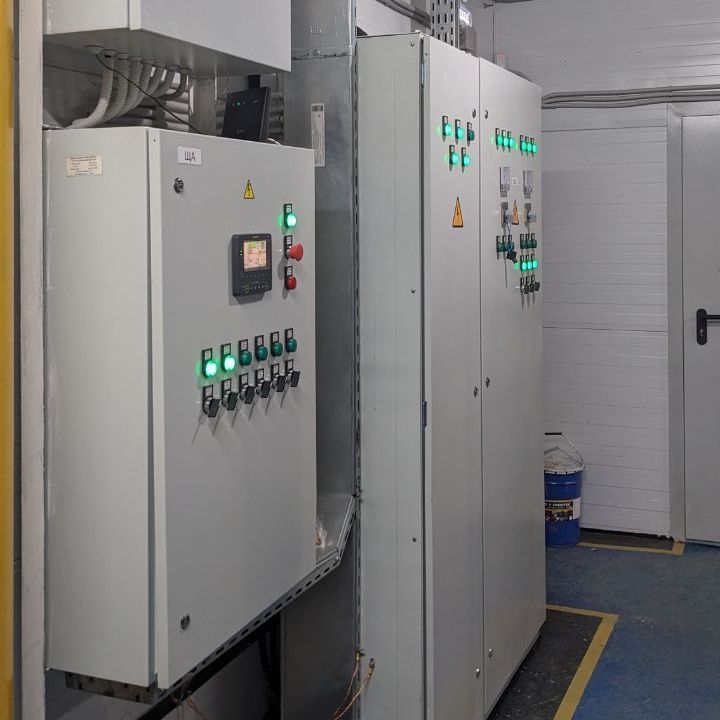

Реализованные объекты

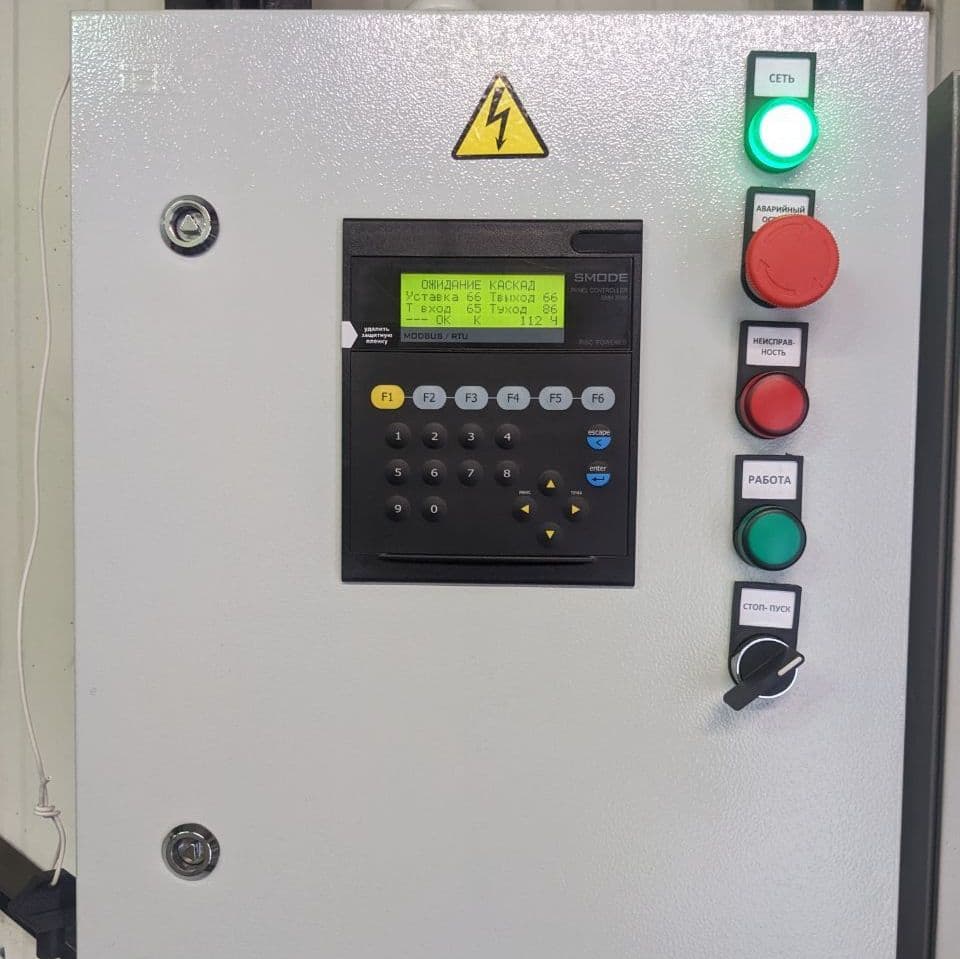

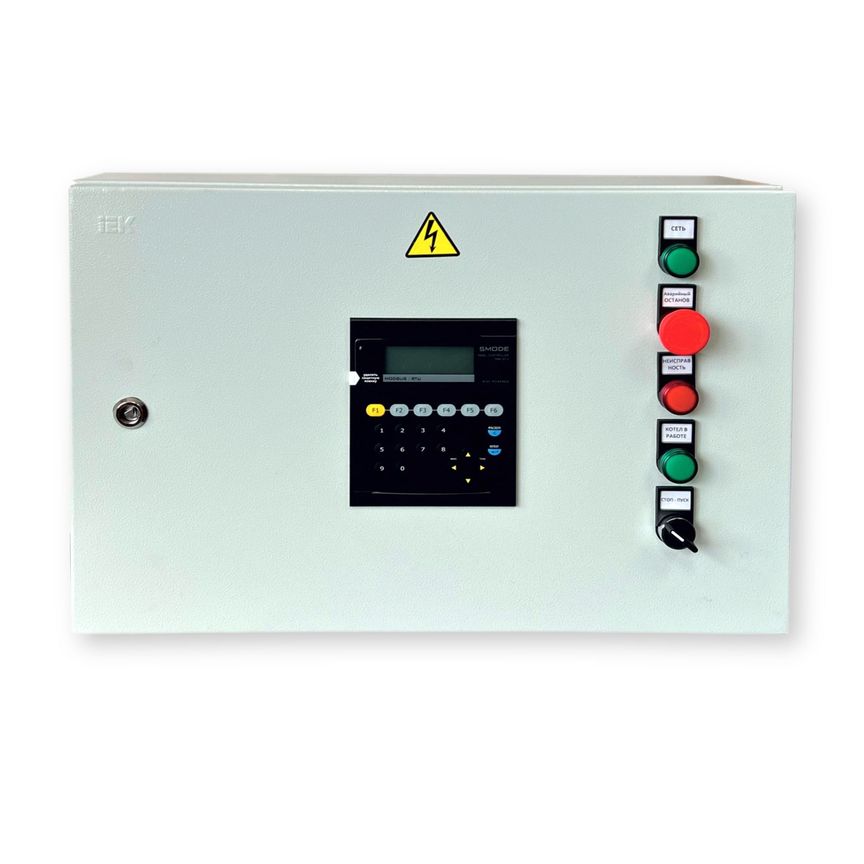

Функциональные возможности шкафа управления котлом KSA исп. 1:

- Индикация текущей температуры на входе, выходе, уходящих газов котла;
- Индикация режима работы котла;
- Индикация первопричины неисправности в журнале событий при остановке котла;
- Каскадный режим (Управление котлом запуск/останов и регулирование температуры со шкафа управления котельной KSA исп. 2);
- Погодозависимый режим (Каскад либо по собственному датчику температуры);
- Поддержание температуры на выходе котлов в соответствии с заданной уставкой;
- Переход котла в режим ""Ожидание"" при перегреве свыше 5 градусов от уставки;
- Задание уставки температуры на выходе котла в ручном, либо автоматическом режиме (каскадное управление);
- Дополнительный датчик реле температуры для остановки котла по перегреву свыше 115 Со (уставка);
- Управление 2-х ступенчатой, либо модулирующей горелкой;
- Управление пускателем котлового насоса (либо эл. задвижкой двиг. до 500 Вт);
- Управление пускателем насоса рециркуляции;
- Внешний сигнал разрешения запуска котла (Сухой контакт);
- Светозвуковая сигнализация.

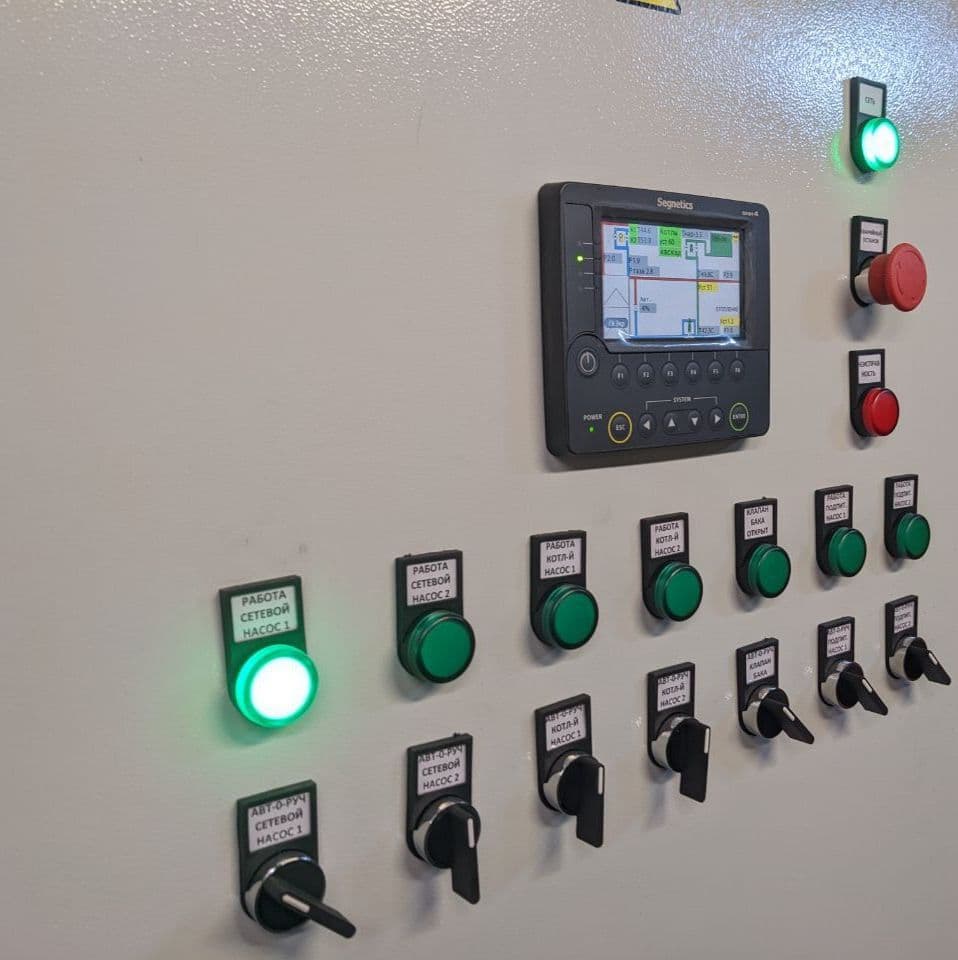

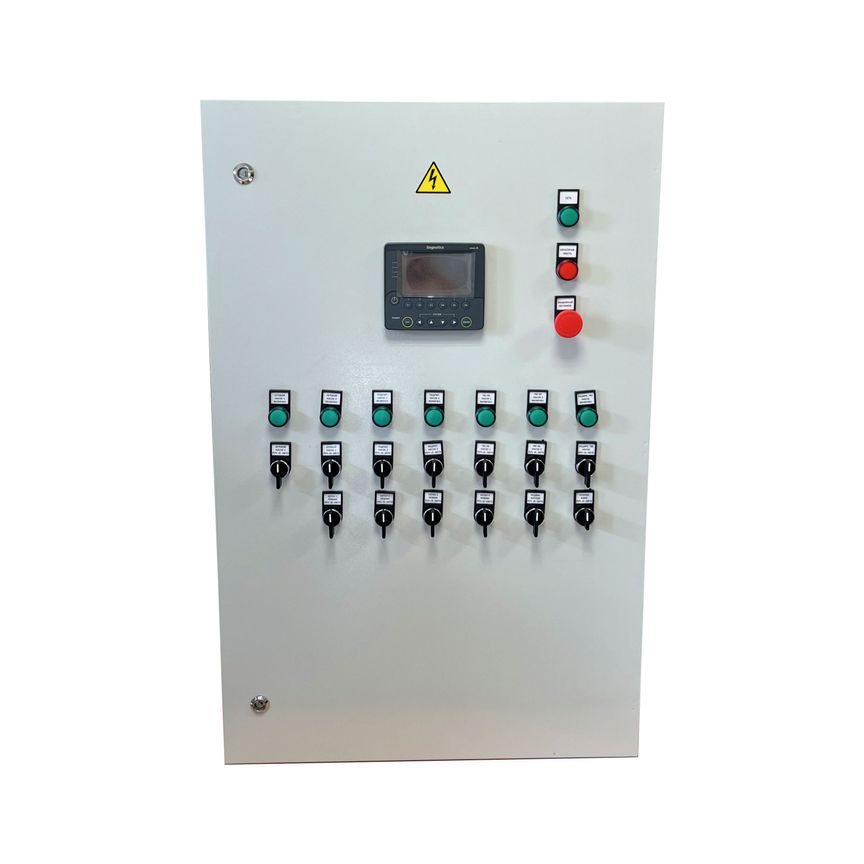

Функциональные возможности общекотельной автоматики и шкафа управления насосами KSA исп. 2:

- Погодозависимый режим работы котельной;
- Каскадный режим управления котлами;
- Поддержание температуры воды на выходе котельной в пределах +/- 1 °C;
- Индикация возникших неисправностей в журнале событий;
- Управление клапаном газа, жидкого топлива;
- Управление клапаном наполнения бака запаса воды;
- Управление клапаном клапаном сброса давления сетевого/котлового контура;
- Управление насосами подпитки* (пускатели либо ПЧ 0-10В);
- Управление сетевыми насосами* (пускатели либо ПЧ 0-10В);
- Управление котловыми насосами* (пускатели);
- Учет наработки оборудования;
- Светозвуковая сигнализация;
- Передача основных неисправностей по СМС (на 2 номера, указываются в меню);

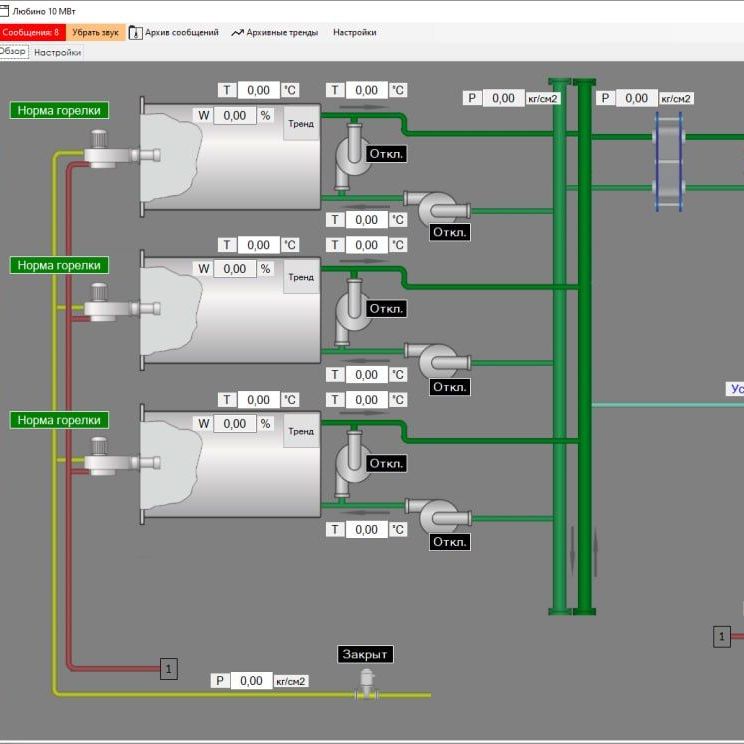

- Вывод информации на монитор АРМ диспетчера в виде мнемосхемы.
* В базовой версии поддерживается до 4х контуров включающих в себя до 10ти насосов. Обязательно указывайте эти параметры в опросном листе.
ПО на АРМ диспетчера не входит в базовую поставку шкафа управления котельной KSA исп. 2, поставляется опционально, проверьте информацию при заказе.

Заполнить

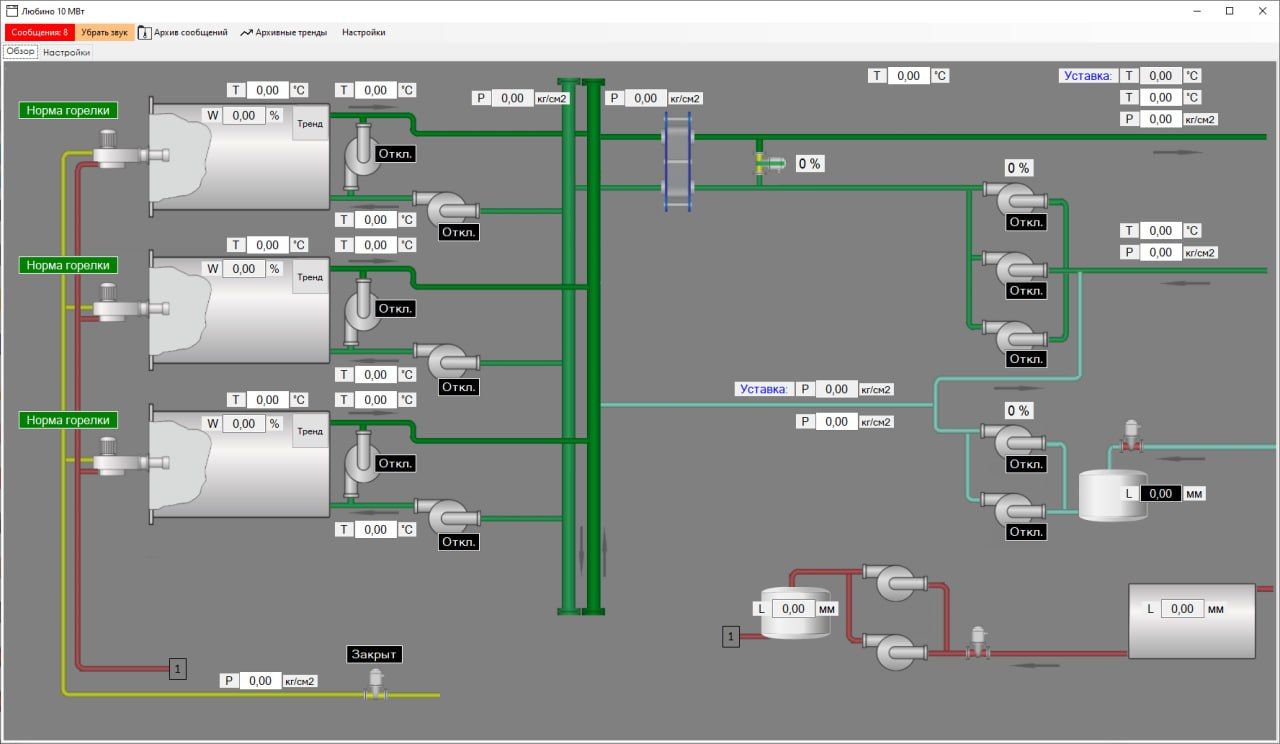

В комплекте Шкафа управления "KSA" исп. 2 (Опция) поставляется программный комплекс системы диспетчеризации

позволяющей вести контроль работы оборудования котельной, архивирование основных параметров работы котлового оборудования, архивирование основных неисправностей возникших при работе оборудования, данные представляются в виде мнемосхемы, таблиц и графиков, глубина архива не менее 6ти месяцев
